配電柜幾種表接法：三相電流表電壓表接線原理圖解
配電柜上使用得Z多的幾種表就是電流表和電壓表了，特別是三相電流表和三相電壓表。這兩種儀表的接法其實非常簡單，不同廠家的儀表其接線原理基本都一樣，只是端子號有所不同罷了。

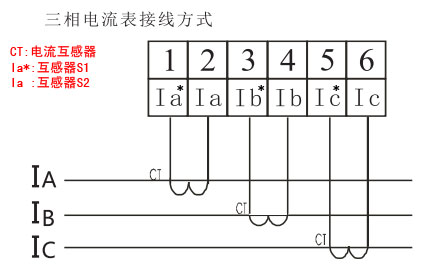

我公司三相電流表常用接法：

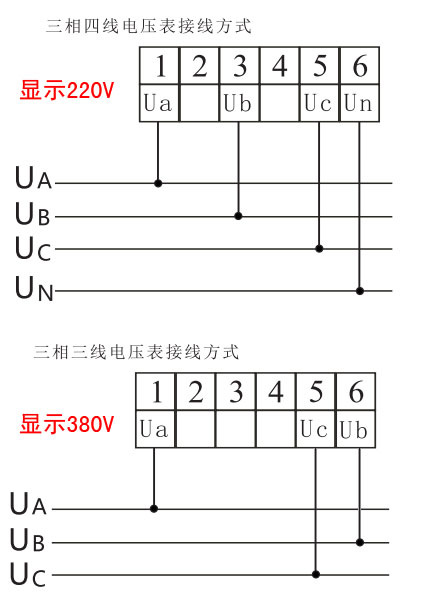

三相電壓表常用接法：

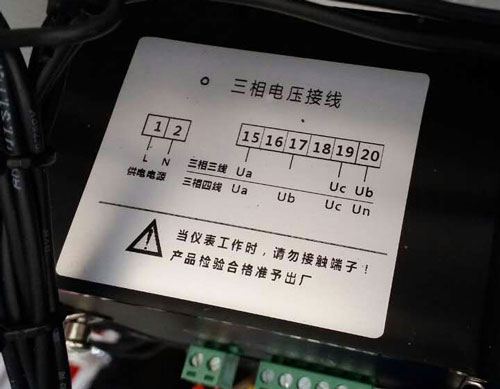

實際儀表上的接線圖（與以上接線原理圖一樣，只是端子號不一樣）：
