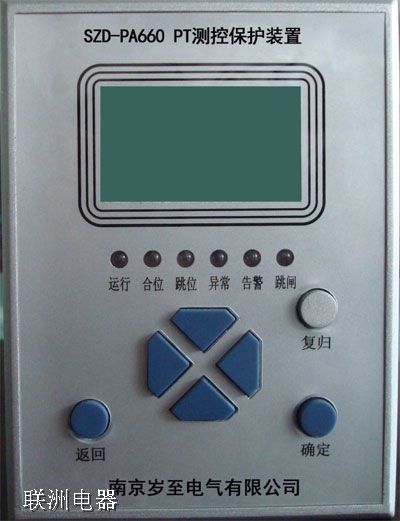

SZD-PA660 PT測控保護裝置 零序過壓保護功能
概述
SZD-PA660 PT測控保護裝置是以電壓保護為基本配置的保護單元，適用于400V及以下電壓等級的工礦企業，作為各類電氣設備和線路的后備保護。 SZD-PA660 采用ARM系列微處理器，運用數字信號采樣技術實現各種保護，替代傳統的電磁繼電器，實現保護的數字化、智能化。
主要功能
1、保護功能
① 零序過壓保護功能：出口跳閘或告警可選擇；
② 低壓保護功能：低壓一段保護、低壓二段保護，出口跳閘或告警可選擇；
③ 過壓保護功能：出口跳閘或告警可選擇；
④ PT 斷線保護功能；
⑤ 非電量保護功能。
2、 裝置自檢功能
① 自動檢測RAM、ROM、A/D等故障；
② 自動檢測定值等參數；
③ 裝置具備失電告警功能。
3、事件記錄功能
① 記錄事件內容包括保護動作事件、告警事件、裝置自檢故障；
② 記錄保護動作事件的類型、動作時刻；記錄裝置自檢故障的類型和發生時刻。
4、通訊功能
① 上傳實時數據，包括測量數據、故障告警信號及保護整定值等。
② 接收上級發的控制命令。
5、監控功能
① 顯示保護電壓和功率；
② 采集斷路器、隔離刀閘和遠方/就地等位置信號及非電量等其它開關量信號；
③ 后臺監控分合斷路器。
6、顯示操作功能
面板上具有大屏幕液晶漢字顯示、鍵盤操作功能，可方便實現數據跟蹤監視、在線修改定值或投退某些保護功能。當有故障發生時，自動彈出相應的提示畫面。面板上還具有運行、告警、跳閘、異常等指示燈。
技術參數
1、額定直流數據
① 電壓220V、110V；
② 直流電壓紋波系數不大于2%，電壓波動為額定電壓80~115%。
2、額定交流數據
① 額定交流電壓Un：100V；
② 交流電源波形為正弦波，畸變系數不大于2%；
③ 頻率fn：50Hz（有60Hz功能可選，訂貨需注明），允許偏差為±0.5%。
3、功率消耗
① 交流電壓回路：當為額定電壓時，每相不大于1VA；
② 直流回路每個保護功能模塊不大于8Ｗ。
