AFK-3D/80A電力補償三相共補型復合開關
1.AFK系列無功補償開關裝置
1.1 產品概述
AFK系列電力補償三相共補型復合開關是新一代低壓無功補償裝置中的電容器投切裝置，基本工作原理：將可控硅和磁保持繼電器并聯，由內部單片機控制，在投入和切除的瞬間由可控硅承擔過零投切，之后由磁保持繼電器接通運行。因此，復合開關既有過零投切無涌流的優點，又有交流接觸器運行無功耗的長處，可避免可控硅運行發熱和接觸器切除時有火花的缺點。
1.2 執行標準AFK 系列無功補償開關裝置 低壓復合開關 三相共補電容
GB/T 14048.4-2010 低壓復合開關和晶閘管動態投切開關執行標準

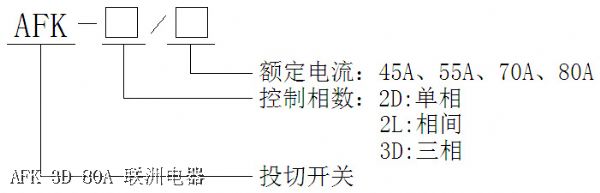

1.3 型號說明
注：B型復合開關與A型復合開關只是尺寸不同，B型尺寸zui大額定電流70A，其他電性能均一致，選型需標明尺寸，不標注則默認A型尺寸。
1.4 主要指標
1.4.1 環境條件
海拔高度：≤2000m
環境溫度：-25～55℃
相對濕度：40℃，20～90%
大氣壓力：79.5～106.0Kpa
周圍壞境無導電塵埃及腐蝕性氣體，無易燃易爆的介質
1.4.2 額定電壓
三相型：AC380V±20%，50Hz±10%
分相型：AC220V±20%，50Hz±10%
電流規格：45A、55A、70A、80A
工作電源：AC220V±20%，50Hz±10%
電源電壓諧波畸變率：≤5%
控制電壓：可接受控制輸出的直流5V-12V/10mA控制信號
本機功耗：≤3VA
動態響應時間：控制發出投入或切除信號后，1s內完成投入或切除動作
重復投切時間：自前一次切除完成后，經過2s的延時，即可再次進行投入動作
磁保持繼電器機械壽命：106次
