BWDK-3K干式變壓器溫控儀的工作原理
一、產品概述

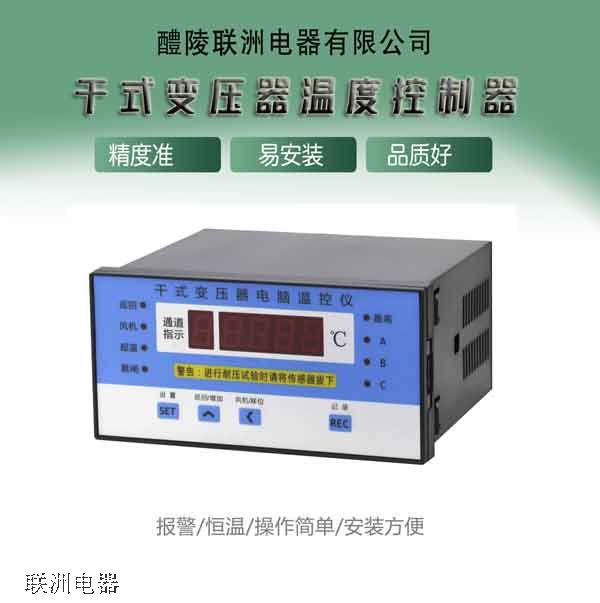

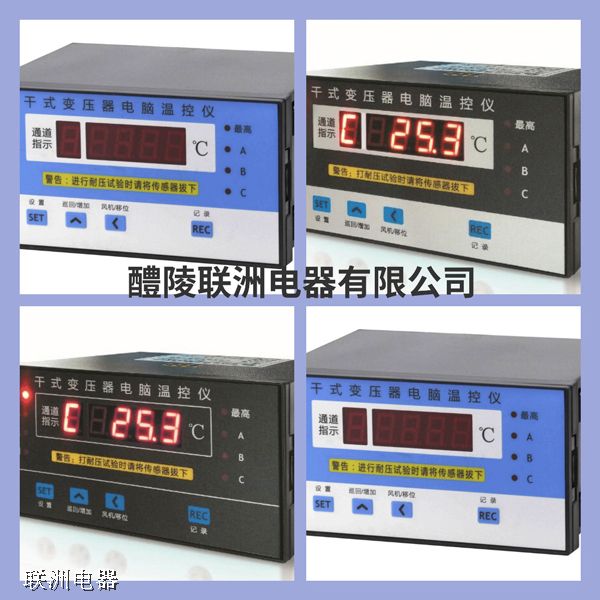

BWDK-3K干式變壓器智能溫濕度控制裝置采用液晶人機界面,提供了漢字顯示,方便直觀的提供了大量信息,儀器具有各種聲光報警功能,是保護變壓器的重要裝置.三相溫度測量并顯示,傳感器輸入開路及故障自檢指示并輸出;冷卻風機自動啟停指示并輸出;超溫報警指示并輸出;超溫跳閘指示并輸出;風機手動控制/自動控制兩種狀態顯示輸出及相互切換;各通道顯示值數字補償功能;"黑匣子"功能.
二、適用范圍
本品廣泛應用于電力部門使用的各種高低壓開關柜、干式變壓器、箱式變電站及其他相關的溫度使用領域。
三、工作原理
該產品通過溫度傳感器對環境溫度自動進行采樣、即時監控，當環境溫度高于控制設定值時控制電路啟動，可以設置控制回差。如溫度還在升，當升到設定的超限報警溫度點時，啟動超限報警功能。當被控制的溫度不能得到有效的控制時，為了防止設備的毀壞還可以通過跳閘的功能來停止設備繼續運行。
四、主要技術指標
1．測量范圍：02002．使用條件： 工作溫度：－10＋55 相對濕度：95％ (25)
工作電源：AC220V±10，AC380V±10；50Hz
3．分 辨 率：0.14．測溫精度：0.5級，控制誤差：±15．顯示方式：1位相位顯示，3位半溫度值顯示
6．繼電器觸點輸出：單相風機10A＊250V．三相風機10A＊380V．其他信號3 A＊220V
7．傳感器：Pt100鉑電阻 （Φ3×25mm）
8、Z大功耗：塑殼為5W；鐵殼為8 W
9．產品重量：塑殼為1kg；鐵殼為5kg
10．外形尺寸：
塑殼為：寬×高×長=160mm×80mm×145mm
鐵殼為：寬×高×長=200mm×250mm×100mm
11．塑殼開孔尺寸：寬×高=153mm×77mm
12．模擬電流輸出：420Ma（線性對應0200.0）
13．通訊接口：一般采用RS-485通訊方式，可接30臺溫控器，通訊距離可達1200m
14．通過的抗干擾試驗項目：共模干擾．串模干擾．電快速瞬變．靜電干擾．空間射頻干擾
15．耐壓試驗：AC2500V．50 Hz．60S
