配電柜電器元件的安裝要求及布線規范[圖解]
配電柜安裝電器元件的工藝要求：
(1)組合開關、熔斷器的受電端子應安裝在控制板的外側，并使熔斷器的受電端為底座的中心端。
(2)配電柜內各元件的安裝位置應齊整，勻稱，間距合理，便于元件的更換。
(3)緊固各元件時要用力勻稱，緊固程度適當。在緊固熔斷器、接觸器等易碎元件時，應用手按住元件一邊輕輕搖動，一邊用旋具輪換旋緊對角線上的螺釘，直到手搖不動后再適當旋緊些即可。

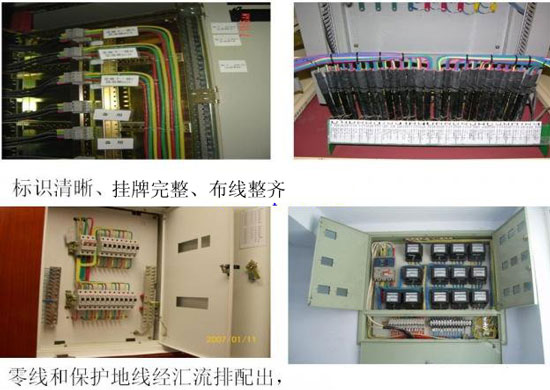

配電柜板前明線布線的工藝要求：
(1)配電柜內布線通道盡可能少，同時并行導線按主、控電路分類集中，單層密排，緊貼安裝面布線。
(2)同一平面的導線應高低一致，不能交叉。非交叉不可時，，該根導線應在接線端子引出時，就水平架空跨越，但必須走線合理。
(3)布線應橫平豎直，分布均勻。變換走向時應垂直。
(4)布線時嚴禁損傷線芯和導線絕緣。
(5)布線順序一般以接觸器為中心，由里向外，由高至低，先控制電路，后主電路，以不妨礙后續布線為原則。
(6)在每根剝?nèi)ソ^緣層的導線兩端要套上編碼套管。所有從一個接線端子(或接線樁)到另一個接線端子(或接線樁)的導線必須連接，中間無接頭。
(7)導線與接線端子或接線樁連接時，不得壓絕緣層、不反圈及不露銅過長。
(8)配電柜內同一元件、同一回路的不同接點的導線間距離應保持一致。
(9)一個電器元件的接線端子上的導線連接不得多于兩根，每節接線端子板上的連接導線一般只允許連接一根。
(10)保護接地連續性
保護接地連續性利用有效接線來保證，柜內任意兩個金屬部件通過螺釘連接時如有絕緣層均應采用相應規格的接地墊圈并注意將墊圈齒面接觸零部件表面（紅圈處），或者破壞絕緣層。
門上的接地處（紅圈處）要加“抓墊”，防止因?yàn)橛推岬膯栴}而接觸不好，而且連接線盡量短。

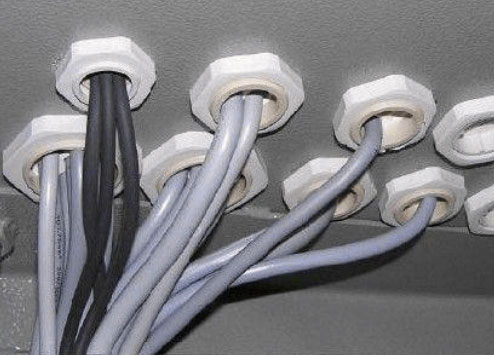

(11)電纜與柜體金屬有摩擦?xí)r，需加橡膠墊圈以保護電纜，如圖所示。
