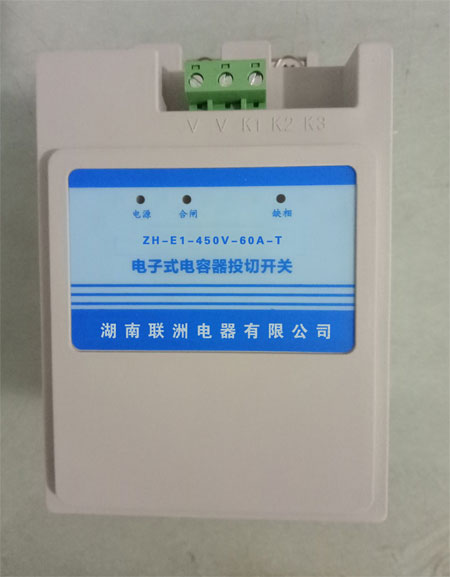

ZH-E1復合開關 性能優越的無功補償投切開關
ZH-E1系列智能投切開關采用微電子軟硬件技術、微型傳感技術和電器制造技術等Z新技術成果，實現了無功補償投切開關的智能化。ZH-E1復合開關以單片機為核心，輔以高精度的采樣回路和合理的程序設計，具有零壓差投切、自保護等系列功能，投切偏移度小，能耗低，工作可靠，使用方便，性能全面超越交流接觸器、晶閘管復合開關等傳統的無功補償投切開關。
型號說明
技術特點
1.ZH-E1復合開關有缺相保護功能，并且能夠故障自檢，出現異常用電環境或故障時，立即切除投入電容器。
2.ZH-E1零壓差投切，電容投入時涌流在額定電流的2.5倍以內，無切除過電壓、燃弧現象，投切偏移度小于2.5°，投切無諧波注入。
3.輸入信號采用光電隔離技術，提高了抗干擾能力，工作更安全可靠。
4.ZH-E1復合開關所用磁保持繼電器在投切瞬時功耗1-3W，持續投入時不耗電，長時間工作發熱低、能耗小。
5.開關觸點耐電壓沖擊大于交流3500V（直流5000V），耐電流沖擊大于100倍額定電流，投切額定次數在100萬次以上。
安裝尺寸
主要技術參數
1.環境溫度：－45~＋85℃；
相對濕度：≤90%RH；
2.額定工作條件
電 壓：380V/220V三相四線交流50Hz；
允許偏差：三相電壓同步變化不大于±20%；
失 真 度：＜5%，波形為正弦波；
頻 率：48.5～51.5Hz ；
電 流：90A；
3.使用壽命：100萬次；
4.控制容量：共補≤25kvar；
分補≤30kvar；
5.整機功耗：≤3W；
6.接觸壓降：≤100mV；
8.響應時間：≤1000ms；
9.每次接通與關斷間隔：≥10秒；
10.連續兩次接通間隔：≥20秒；
11.安全保護功能：電壓故障缺相保護；
電源電壓缺相保護；
自診斷故障保護；
停電保護；
12.絕緣等級： 在正常大氣條件下 ≥500MΩ；
13.控制輸出電壓： DC12V；
